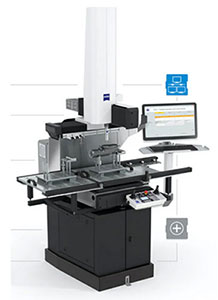

Duramax:

• Porta de entrada para medições na produção
• Design robusto, com características que reduzem o efeito das vibrações da fábrica
• Permite temperaturas de 18°C a 30°C, ou entre 15°C e 40°C, com o modelo HTG, garantindo a partir de 2,2+L/300[um]
• Sensor de temperatura opcional para as peças, com compensação automática
• Estrutura aberta, permitindo acesso livre por 4 lados, facilitando a integração com meios de produção.
• Dotada de proteção térmica extra nas carenagens, e IP54, para máximo desempenho em ambientes agressivos
• Emprega guias lineares, não necessitando ar comprimido
• Adotou o apalpador Vast XXT, que possibilita o uso de pontas de até 150mm na vertical, e de 65mm na horizontal
• Escaneamento standard, e possibilita o uso de mesa giratória, facilitando a medição de engrenagens. Magazine como padrão.

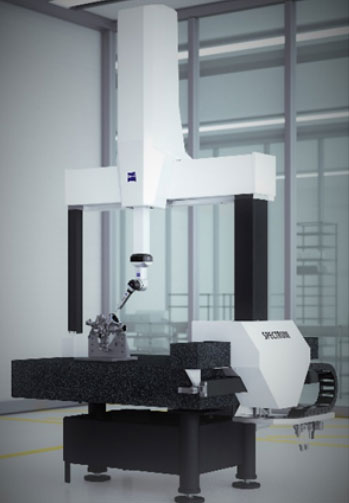

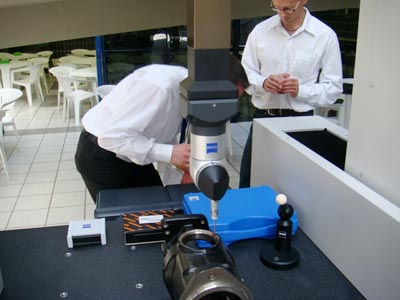

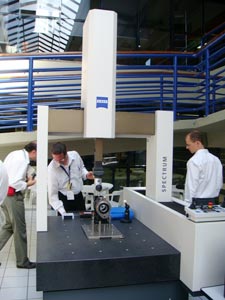

Spectrum:

• Exatidão com ótimo custo x benefício
• Apalpadores de escaneament


  VAST XT (longas extensões e veloz)
  VAST XXT (indexável)

• Cabeçote RDS com passo de 5° ou 2,5°


  Até 20.736 posições indexáveis
  Qualificação total em 12 minutos (CAA)
  Opção “DIRECT”, sem cabeçote
  Opção XDT, sem escaneamento

• Design compacto
• Escalas flutuantes, de vidro cerâmico
• Magazine para troca de pontas
• 5 capacidades


  500x500x500mm
  700x700x600mm
  700x1000x600mm
  1000x1200x600mm
  1000x1600x600mm

• Exatidão a partir de 1,8+L/300[um]

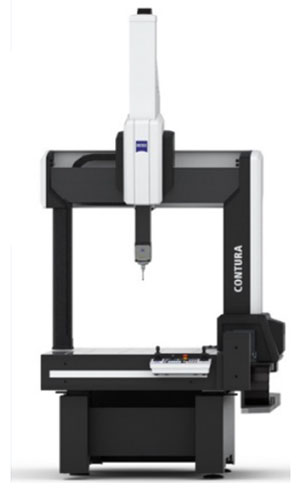

Contura:

• Máquina de referência para a classe compacta
• Viabiliza o uso de apalpadores óticos para medição e digitalização
• Tecnologia MASS, permitindo a troca de cabeçotes, além da troca de pontas
• Emprego de Cerâmica ou CARAT nas guias, garantindo alta rigidez, baixa expansão termal e baixa inércia, devida ao baixo peso da estrutura móvel
• Escalas flutuantes, confeccionadas em vidro cerâmico(Zerodur), minimizam problemas
de expansão térmica, evitando o uso de sensores de temperatura ou correção matemática.
• Devido a baixa influência da temperatura em sua estrutura, e as proteções aplicadas, se torna uma opção para o ambinete de produção.
• Sistema Navigator, de compensação de velocidade e aceleração, garantindo baixa deformação e alta precisão, mesmo em altas velocidas de escaneamento
• Sistema de economia de ar, garante 60% menos consumo, devido ao auto gerenciamento do sistema, para quando a máquina está parada
• Sistema HTG, permitindo alta precisão, com um grande range de temperatura
• Mesa giratória e magazine retrátil, não usando o volume de medição da máquina Exatidão a partir de 1,5+L/350[um]
• Diversas capacidades:

  X 700 ~ 1200mm
  Y 700 ~ 2400mm
  Z 600 ~ 1000mm

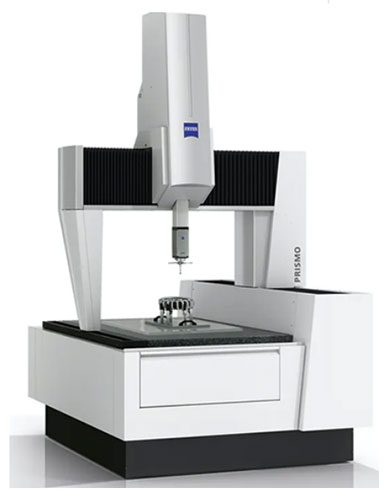

Prismo:

• A máquina criada para quando a precisão é o mais importante
• Integra um sistema articulado ao Vast Gold, permitindo posições angulares entre -135 e 135°, trazendo mais liberdade e mantendo as precisões do cabeçote.
• O sistema Navigator, por padrão Garante até 25% mais velocidade na obtenção de pontos unitários
• Sistema MASS, possibilitando inclusive o uso de apalpadores específicos para rugosidade

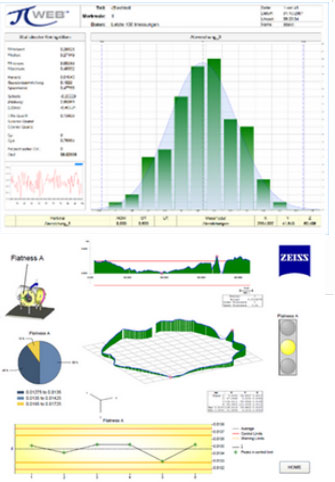

• O cabeçote Rotos, se integra ao Vast XT, assumindo as posições angulares necessárias para a medição de rugosidade. Os resultados e gráficos, são apresentados pelo Calypso, fornecendo um resultado dimensional e de textura superficial único.
• Exatidão a partir de 0,5+L/500[um]
• Vários modelos específicos, incluindo o modelo FORTIS, desenhado para trabalhar ao lado da produção, e garantindo exatidão de 0,9+L/350[um], em ambientes com temperatura de 18°C a 37°C (Opcionamente, 40°C), sem a necessidade de cabines de isolamento térmico
• Diversas capacidades, dependendo do modelo


  X 700 ~ 1600mm
  Y 900 ~ 4200mm
  Z 500 ~ 1000mm

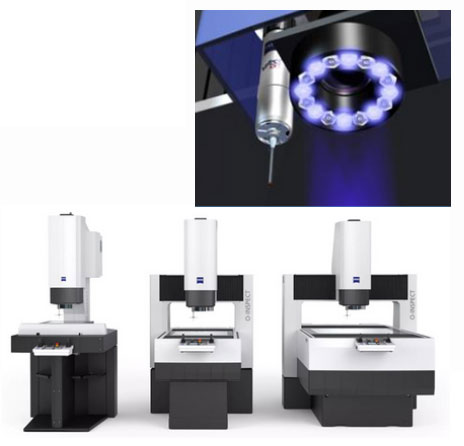

O-INSPECT combina o melhor da tecnologia de medição por contato,com o melhor da ótica: é equipada com apalpador Vast XXT e sensor ótico. O-INSPECT é a solução ideal para aplicações na indústria de plásticos, na medicina e na tecnologia automotiva, e também na mecânica de precisão – sempre quando detalhes pequenos e complexos devem ser medidos com rapidez e alta precisão.

Principais Características

Empregando o desenho de portal fixo e mesa móvel, garante alta estabilidade dimensional, com grande acessibilidade. Como a configuração básica do sistema é multi sensor, garante a medição ótica de grande eficiência em conjunto com o potencial de escaneamento do apalpador Vast XXT.

Capacidades

300x200x200mm
500x400x300mm
800x600x300mm

Tecnologia da Máquina

Movimentação suave e precisa, através de guias rígidas e monitoramento do acionamento pelo comando da máquina. Empregando compensação CAA, garante alta exatidão em todo o volume de medição. Devido a proteção das guias e ao sistema antivibração, o equipamento se adequa facilmente a inspeção “in process”. O uso de recursos já aclamados pelos usuários, como o Vast XXT e as lentes Zeiss, são garantia de alta performance, exatidão e confiabilidade.

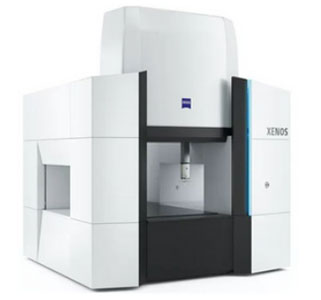

Xenos:

• Última palavra em precisão


  0,3+L/1000[um]

• Emprega o Vast Gold, possibilitando extensões horizontais de até 800mm
• Estrutura com paredes laterais, elevando as guias Y, e fazendo com que apenas a viga X se movimente. Menos inércia, devido a poucas partes se movendo
• Mesmo a quantidade de cabos foi reduzida, evitando o efeito da movimentação desses, na exatidão da máquina.
• O emprego de matérias inovadores, variados da cerâmica, sistema duplo de motores para o eixo Y e escalas extra precisas, completam as razões para tal nível de exatidão
